太陽電池アレイの安全性が適切な太陽光発電 DC ヒューズの選択に左右される理由

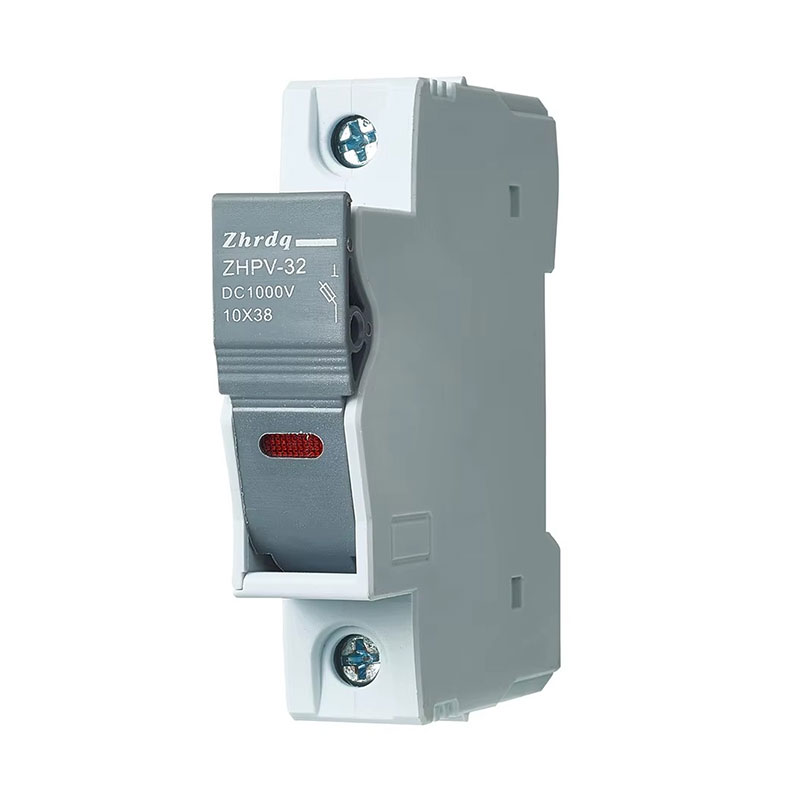

どの太陽光発電所に入っても、どの商用インバーターキャビネットを開けても、どの住宅屋上の太陽光発電システムを検査しても、見落とされがちだが重要なコンポーネントを見つけることができます。光起電力DCヒューズ。不適切な光起電力DCヒューズ安全を脅かすだけでなく、重大な経済的損失を引き起こす可能性があります。この小さなデバイスがなぜ不可欠なのでしょうか?専門家が一貫して選択する理由正豪ヒューズ？一緒にその謎を解き明かしましょう。
ユニークな課題
家庭で使用する交流 (AC) とは異なり、ソーラー パネルは直流 (DC) を生成します。この DC には、独特で潜在的に危険な特性があります。
1. 連続電圧と大電流: 特に強い太陽光の下では、DC 回路は最大電圧近くで動作します。 AC とは異なり、短絡は次のゼロクロス点で解消されません。結果として生じるアークははるかに長く持続し、金属を溶かして火災を引き起こすのに十分な温度を発生させる可能性があります。
2. 低い電源インピーダンス: ソーラーパネルの内部抵抗は非常に低いです。短絡が発生すると、ほぼ瞬時に膨大なサージ電流が発生します。高速応答保護がないと、ケーブルやコネクタが即座に焼き切れる可能性があります。
3. 複雑なアレイ: 直列接続されたソーラー パネルは高電圧 (通常は DC 600V、1000V、または 1500V) を生成します。各パネルまたはアレイを保護するには、結合ボックス内に調整された信頼性の高い高電圧ヒューズが必要です。
これがまさに、標準の AC ヒューズが DC ソーラー回路を安全に保護できない理由です。連続的な高電圧 DC アークを効果的に消火するために必要な特別な設計が欠けています。のみ光起電力DCヒューズ太陽光発電専用に設計された製品は、このタスクを達成するために必要なエンジニアリング設計と厳格なテストを備えています。
太陽光発電 DC ヒューズの目的
中心的な目的太陽光発電 DC ヒューズ方法は簡単です。災害が発生する前に障害を特定することです。具体的には、次の 2 つの主要なリスクから保護します。
1. 短絡: 回線の損傷、接続不良、湿気の侵入、げっ歯類の損傷、コンポーネントの故障、または不適切な取り付けによって引き起こされる短絡は、低抵抗の経路を作成し、制御されていない大電流サージにつながります。光起電力 DC ヒューズはこの過負荷を即座に検出し、内部コンポーネントを溶融して回路を安全に切断し、上流 (パネル、インバータ) と下流 (ラインの溶融、火災) の損傷を防ぎます。
2. 逆電流: 大規模な並列システムのストリングに障害が発生すると、逆電流が発生する可能性があります。故障したパネルは電流吸収装置として機能し、正常な回路が故障したパネルに電流を逆流させます。この逆電流は、影響を受けるパネルに過熱や永久的な損傷を引き起こす可能性があります。光起電力 DC ヒューズを戦略的に取り付けることで、一方向弁のように機能し、この逆電流を遮断して損傷を防ぎます。
太陽光発電 DC ヒューズは、太陽光発電システムにおける重要な保護デバイスです。
| 太陽光発電 DC ヒューズの重要な配置ポイント | から保護します | 保護のない結果 |
|---|---|---|
| コンバイナーボックス入力 | コンバイナーに供給される個々のパネル ストリングの過電流。 | 1 つのストリングに障害が発生すると、すべての並列ストリングから破壊的な電流が流れ、ケーブル、端子、ボックス全体が破損する可能性があります。 |
| 系列文字列の出力 | 障害が発生したストリングに逆流する逆電流 (前述のとおり)。 | 障害が発生したストリング内のパネルの過熱と永久的な損傷。大幅な電力損失。 |
| ストリングコンバイナとセントラルインバータの間 | 大きな給電ケーブルに沿って、またはインバータの DC 入力の前で発生する重大な短絡。 | 保護されていない主 DC 配管に沿った壊滅的なアーク火災の危険性。インバーターの DC 保護を圧倒します。 |
| 内部 DC-DC コンバータ/オプティマイザ | 電力変換ユニット内の内部障害。 | 損傷はコンバータを超えて広がり、他のコンポーネントや回路に影響を与える可能性があります。火災の危険。 |
| DC結合システムのバッテリーストリング | 大容量、高エネルギーのバッテリーバンク内の短絡。 | 制御されていない放電は、熱暴走、火災、爆発の可能性を引き起こします。 |
1. 私の AC システムは標準ヒューズを使用していますが、これらのヒューズをソーラー パネルを直接保護するために使用できないのはなぜですか?
絶対に違います。標準 AC ヒューズは、AC 回路に対してのみテストされます。 DC アークを消滅させる物理 (特に太陽系で一般的な高電圧下で) は、はるかに複雑です。 AC アークは、1 秒あたり 100 ～ 120 回、電圧のゼロクロス点で自動的に消えます。ただし、DC アークにはこの消失点がありません。激しく燃え続け、過熱、爆発、さらには火災を引き起こすこともあります。光起電力 DC ヒューズは認定されており、独自の消弧室と材料を使用して特別に設計されており、連続高電圧 DC アークをミリ秒以内に安全に遮断します。
2. 太陽光発電 DC ヒューズに選択すべきアンペア数はどうすればわかりますか?
ヒューズの仕様は、ヒューズが保護する特定の回路電流に基づいて決定する必要があります。これには計算が必要です。 ストリング/パネルの短絡電流 (Isc) を決定します。 標準テスト条件 (STC) で、パネルまたはストリングの最大 Isc 定格を見つけます。
安全マージンの適用: ベスト プラクティスでは、ヒューズの定格を Isc (遮断電流分布) の 125% ～ 150% に設定することをお勧めします。 (たとえば、ストリングの Isc が 10A の場合、ヒューズは 12A または 15A でなければなりません)。これにより、通常の動作電流の変動に対するマージンが確保されると同時に、通常の動作電流をはるかに超える故障電流に耐えることができます。必ず設置マニュアル、国家電気規定 (NEC、IEC)、下流機器 (コンバイナー ボックス、インバーター) の仕様を参照してください。通常、これらには必要なヒューズ定格が指定されています。過小評価されたヒューズは誤溶断を引き起こす可能性があり、過小評価されたヒューズは危険であり、仕様に違反します。
3. ヒューズが切れました。一般的な原因は何ですか?
ヒューズが切れた場合は、その重要な機能が完了したことを示します。一般的な原因には以下が含まれます。 短絡障害: ケーブル絶縁の損傷、アーク発生を引き起こすコネクタの緩み、端子の絶縁不良、配線または機器への物理的損傷、内部コンポーネントの故障。
重大な過負荷: 電流がヒューズの定格電流を一貫して大幅に超えています (これは短絡ほど一般的ではありませんが、配線またはコンポーネントのサイズが著しく小さい場合に発生する可能性があります。ただし、回路保護デバイスが最初にトリップする必要があります)。
誤切断: 高品質ヒューズの誤切断はまれですが、ヒューズの仕様がわずかに異なっていたり、経年劣化や極端な環境による性能の低下、接続不良によるヒューズ ホルダーの端子の過熱、または製造上の欠陥がある場合に発生する可能性があります。
太陽電池アレイは、適切なサイズと認定がなければ、短期間動作する可能性があります太陽光発電 DC ヒューズ, しかし、「運転」とは単に発電するだけではありません。それは、今後数十年にわたって信頼性が高く安全に動作することを意味します。すべての結合ボックスとすべてのケーブル列が障害点となる可能性があり、特定の条件下では誤動作する可能性があります。標準以下のヒューズの使用や保護のバイパスは近道ではなく、技術者、財産、投資に対する容認できないリスクとなります。
正豪ヒューズエンジニアリングの安全性を表します。厳しい基準に従って製造され、過酷な地球環境で実証されているため、最新の太陽光発電システムに必要な重要な高速応答、高遮断容量の保護を提供します。
