3 極ヒューズ スイッチ ディスコネクタ 160A 690V

ZHENGRONG HR17-160 ヒューズ スイッチ ディスコネクタは、低電圧三相配電システム用のモジュール式省スペース ユニットです。ロード スイッチ、絶縁スイッチ、緊急スイッチの機能を 1 つのデバイスに統合し、統合されたヒューズが下流回路の短絡保護を実現します。

3 極設計は 3 相すべてを同時に保護するため、工場、商業ビル、および機械の電源入力アプリケーションの三相 AC 電源システムに適しています。

設計と運用

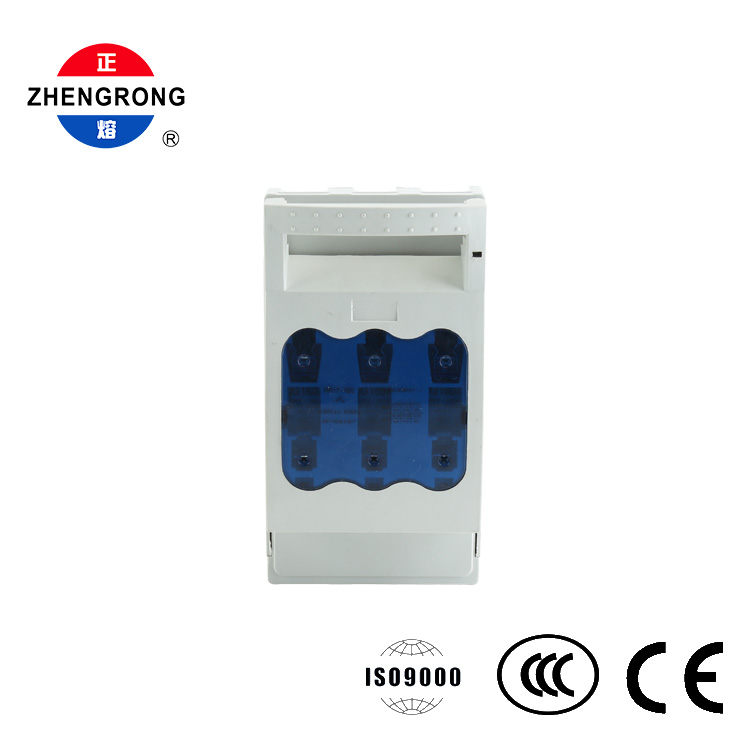

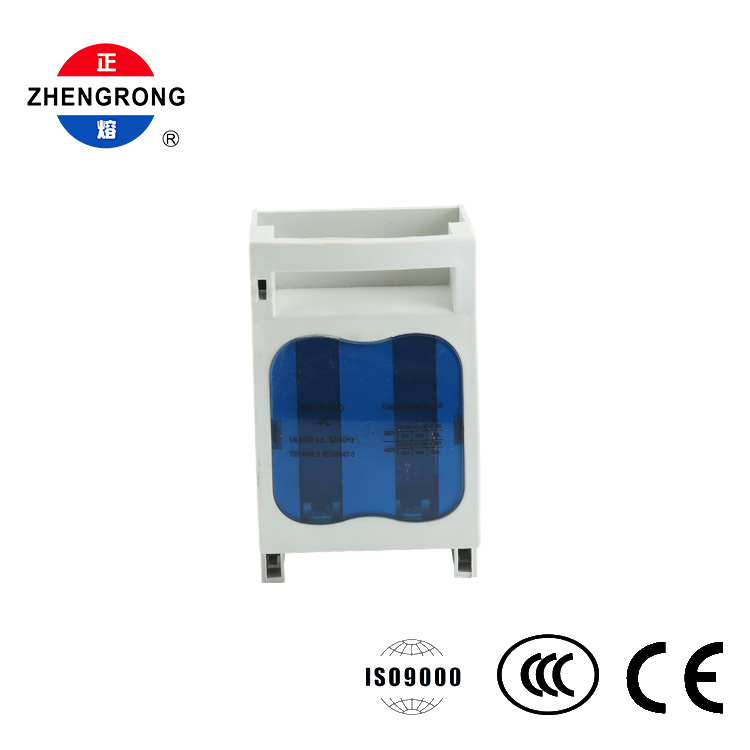

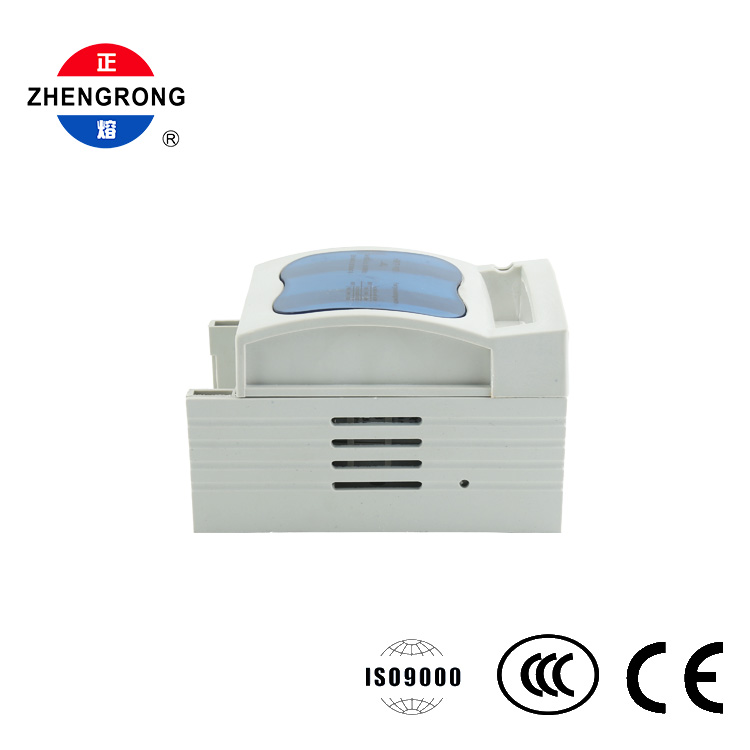

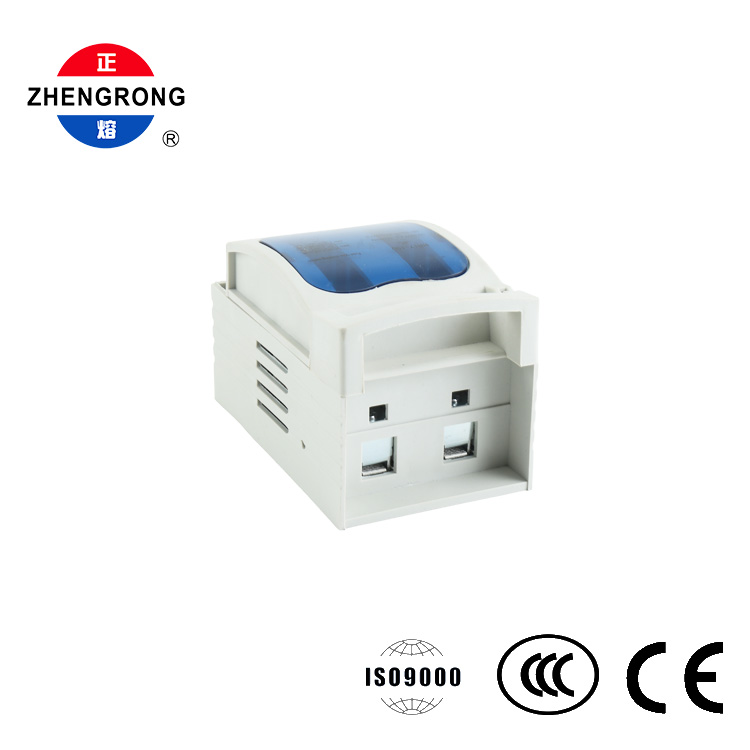

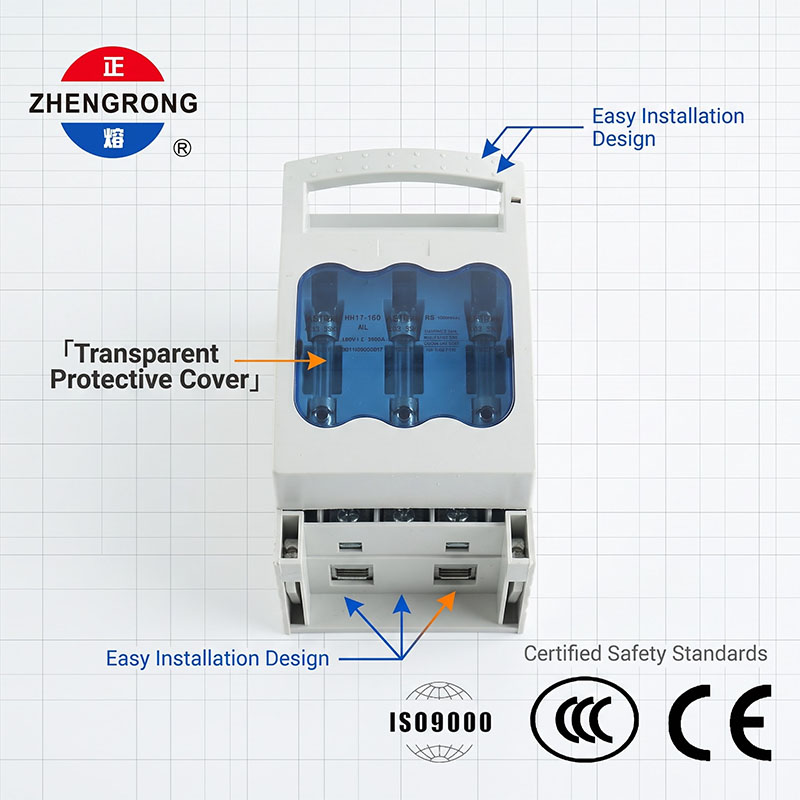

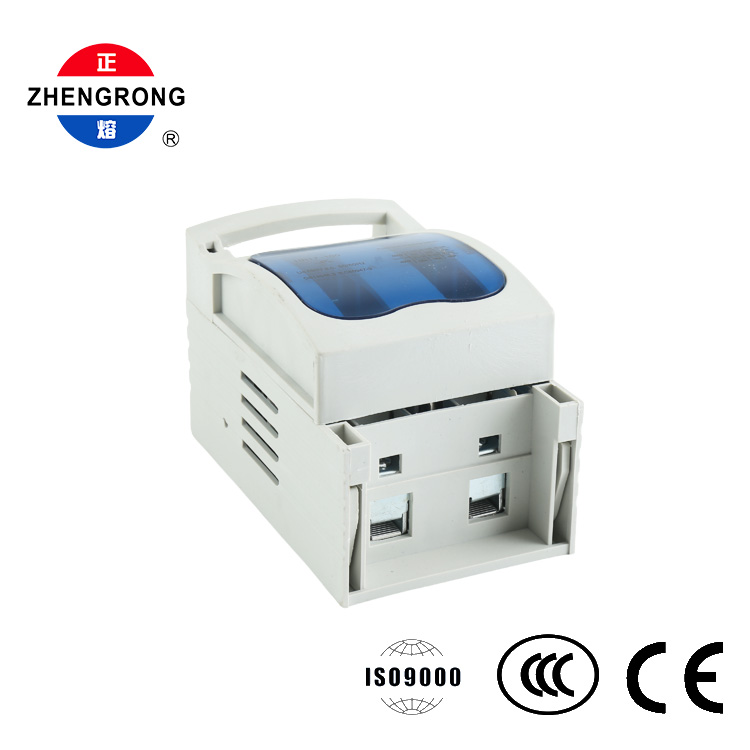

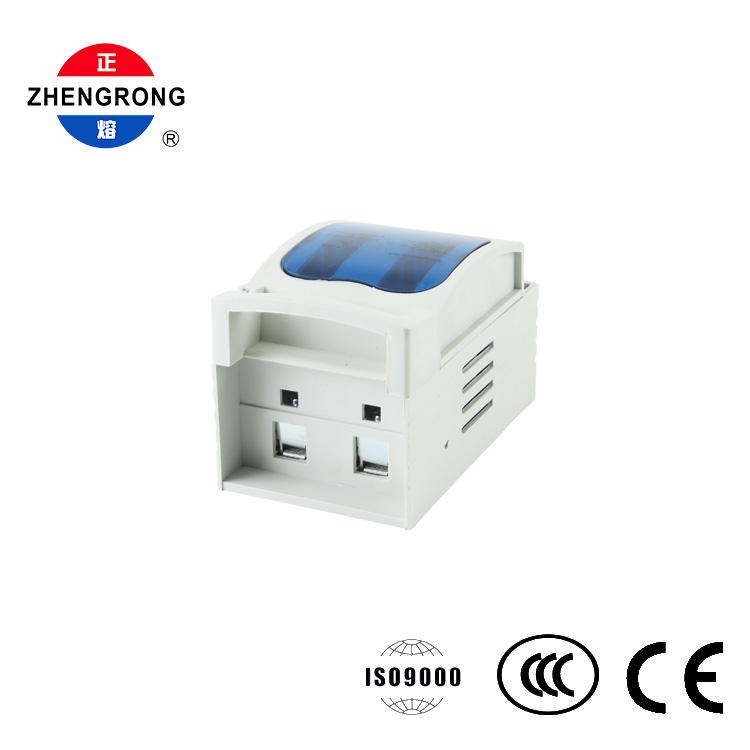

ユニットの前面には半透明の青色のフリップ カバーがあり、配線を切断せずにヒューズの検査と交換を行うために開きます。上部のハンドルの凹みは、スイッチの開閉に快適なグリップを提供します。上面の小さな隆起リブの列によりグリップ力が向上し、耐久性が向上します。

スイッチが開くと、断路器は明確に目に見える断線を形成し、メンテナンス時や緊急切断時のオペレータの安全を確保します。内部の導電接点は銀メッキされた銅または真鍮で作られており、安定した導電性と低い温度上昇を実現します。

ハウジングは、ライトグレー仕上げの高強度難燃性エンジニアリング プラスチックで成形されており、優れた断熱性、耐衝撃性、長寿命を実現します。青色のポリカーボネート窓は、保護と簡単な状態検査を兼ね備えています。

このユニットは、標準 35 mm DIN レールへのスナップオン取り付け、またはキャビネット取り付けプレートへの背面ネジ固定の 2 つの取り付けオプションをサポートしており、さまざまなパネル設計に柔軟に対応できます。

3-in-1機能

● — ロードスイッチ、絶縁スイッチ、ヒューズ保護を 1 つのコンパクトなユニットにまとめ、パネルのスペースとコストを節約します。

3極三相保護

● — 三相負荷の全相を同時に保護します。

目に見えるブレークアイソレーション

● — 開いたときに切断点が明確になり、安全なメンテナンスと緊急停止が保証されます。

フリップカバーヒューズアクセス

● — 半透明の青い窓により、ヒューズの状態を検査し、再配線することなく迅速に交換できます。

デュアル取り付けオプション

● — スナップオン 35mm DIN レール取り付けまたは背面ネジ固定により、柔軟なパネル取り付けが可能です。

難燃性ハウジング

● — 絶縁性、耐衝撃性、耐熱性に優れた高強度エンジニアリングプラスチック。

高導電性接点

● — 安定した性能と低い温度上昇を実現する銀メッキの銅または真鍮端子。

人間工学に基づいた操作

● — 快適で信頼性の高い手動切り替えを実現するグリップリブ付きの凹型トップハンドル。

品質認証済み

● — IEC 60947-3 準拠。国内および輸出市場向けに ISO9000、CCC、CE 認証を取得しています。

応用

●低圧分電盤、制御盤

●工場作業場における産業用配電

● 商業ビルの主配電盤および副配電盤

●大型機械の電源投入スイッチと短絡保護

● モーターコントロールセンター

● 緊急スイッチングとメンテナンス隔離

● パネル製造業者、電気請負業者、プラント保守チーム
