3 極ヒューズ スイッチ ディスコネクタ 100A 690V DIN レール

ZHENGRONG HR17-100 ヒューズ スイッチ ディスコネクタは、低電圧三相配電用のコンパクトで専門的なスイッチングおよび保護デバイスです。ロードスイッチ、遮断スイッチ、短絡保護の機能を1台に集約し、部品点数の削減と盤内配線の簡素化を実現します。

3 極設計により、回路の 3 相すべてが保護されます。 690V で 100A の定格があり、GB/T 14048.3-2017 に準拠しており、標準命名法に従ってヒューズ スイッチ ディスコネクタとしてマークされています。

設計と運用

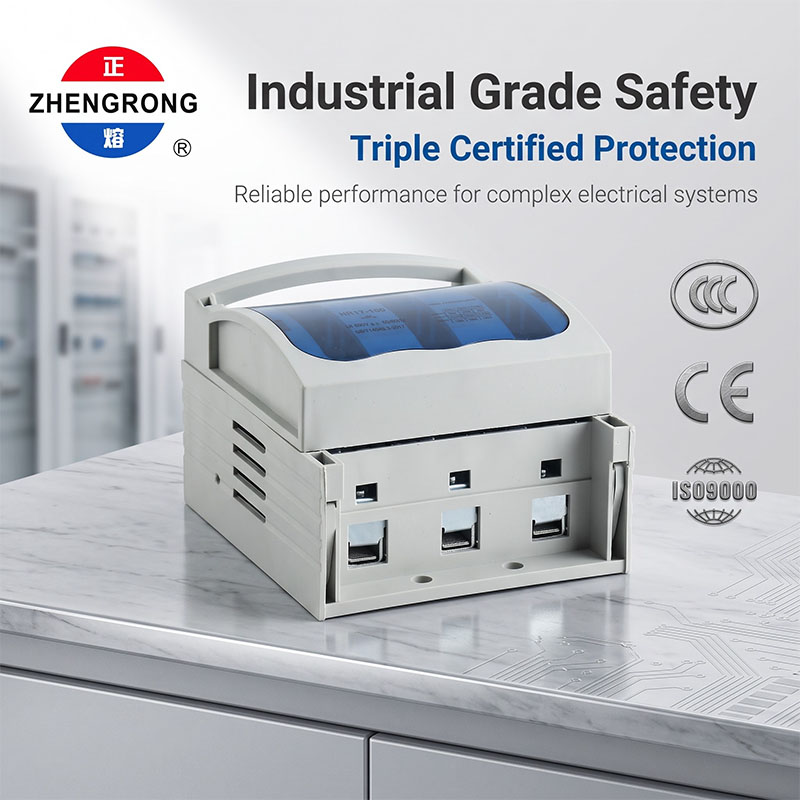

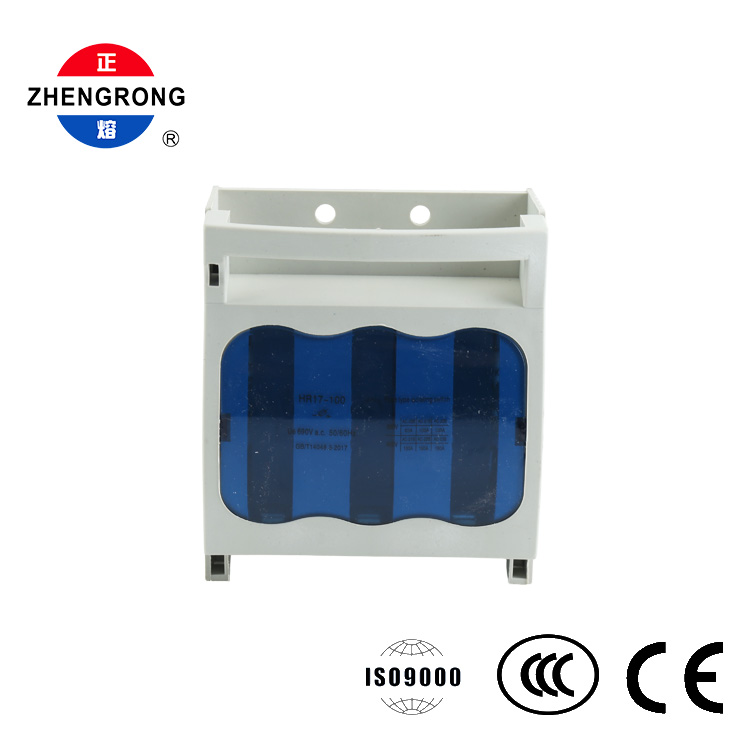

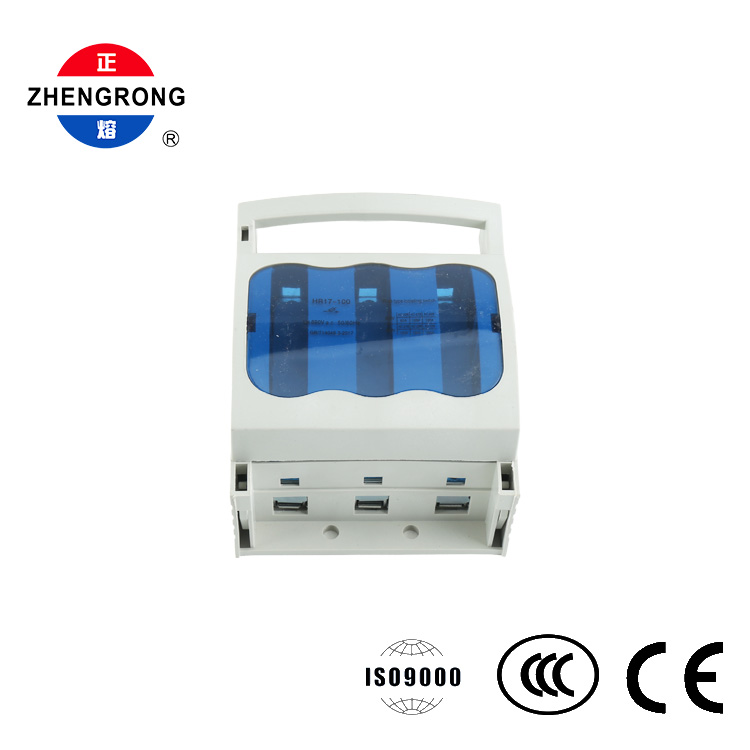

このユニットは、ベースと、上部に統合された水平ハンドルが付いた開閉可能な上部カバーで構成されています。ハンドルは手動での開閉操作に快適なグリップを提供し、カバーの半透明の青い窓により、オペレータはユニットを開けずにヒューズの状態を一目で確認できます。

引き出し式のカバーが開くので、ヒューズの点検と交換が迅速に行えます。ハウジングは強化難燃性エンジニアリング プラスチック (ナイロンまたは PBT グレード) で成形されており、高い機械的強度、絶縁性、耐熱性を実現するための補強リブが付いています。

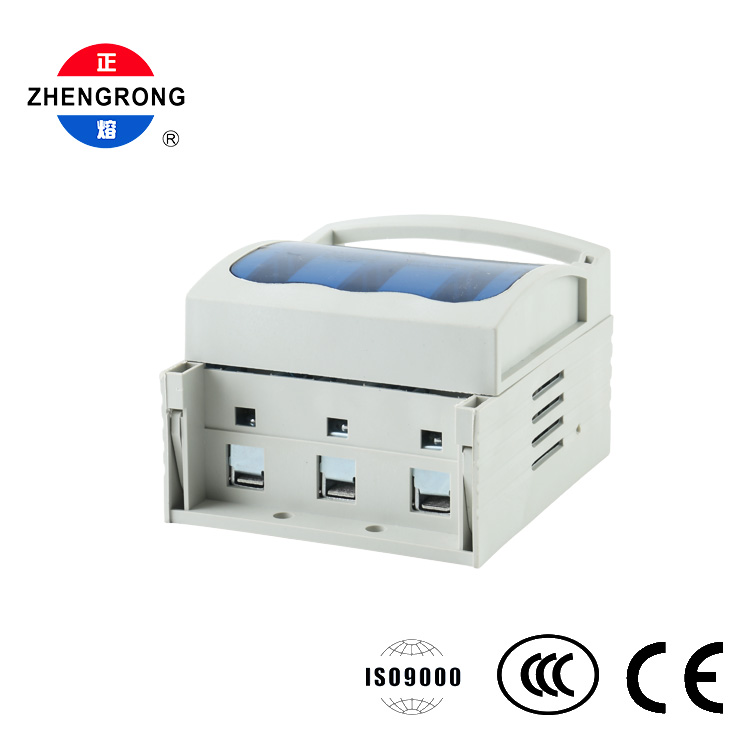

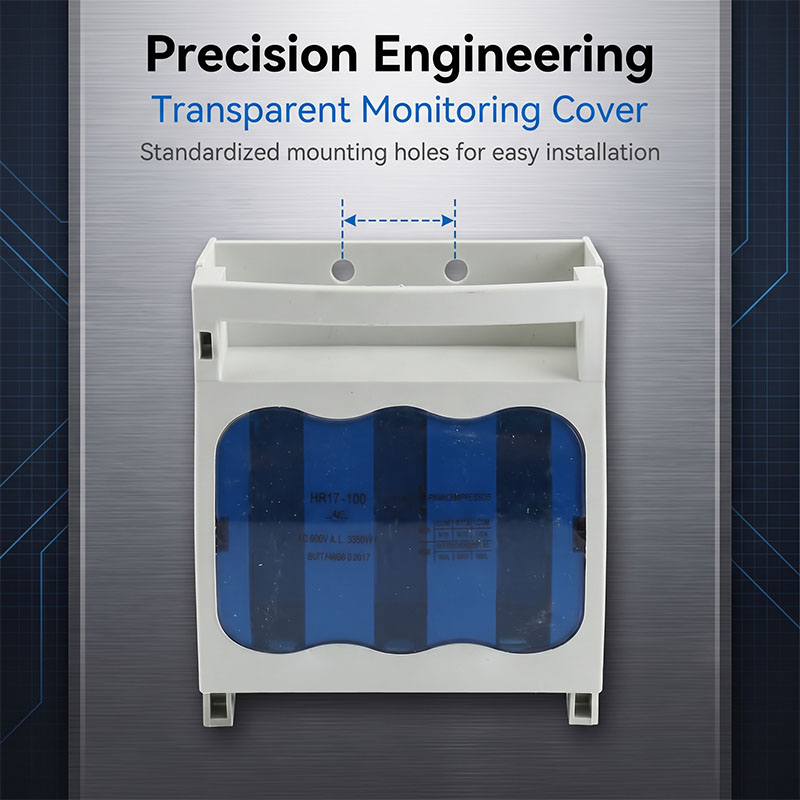

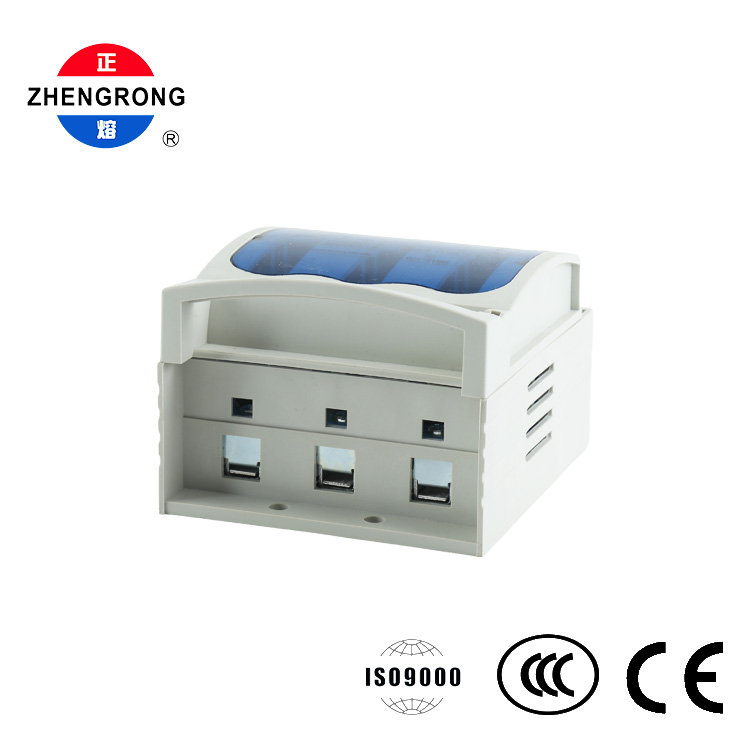

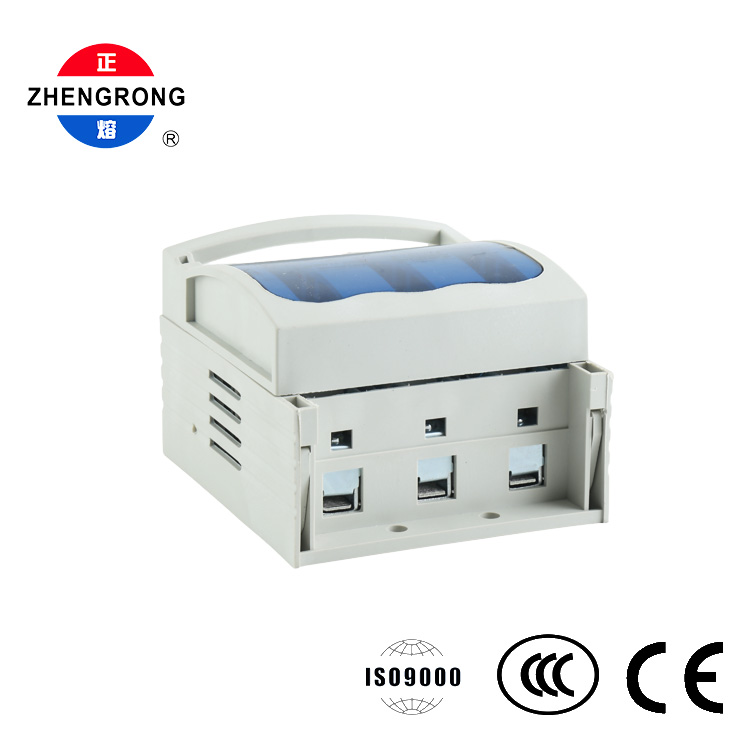

配線は、ネジクランプ接続を備えた 3 つの下部端子を介して行われ、安全でメンテナンスが容易なケーブル固定を実現します。ベースには、取り付けに関して 2 つのオプションがあります。標準 35 mm DIN レール取り付け用のサイド クリップ、またはキャビネット取り付けプレートに直接固定するためのベース プレート上の 2 つの円形ネジ穴です。サイドのスロットとラッチにより、補助接点を並べて取り付けたり追加したりすることもできます。

特徴

3-in-1機能

● — 負荷スイッチング、絶縁、短絡保護を 1 つのコンパクトなユニットにまとめました。

3極三相保護

● — 三相負荷の全相を同時に保護します。

目に見えるブレークアイソレーション

● — 開いたときに切断点が明確になり、安全なメンテナンスと緊急停止が保証されます。

半透明の青い窓

● — カバーを開けずにヒューズの状態が一目でわかります。

引き出し式ハンドル

● — 快適で信頼性の高い手動切り替えを実現する幅広の水平グリップ。

デュアル取り付けオプション

● — 35mm DIN レールクリップまたはネジ固定により、柔軟な設置が可能。

強化された難燃性ハウジング

● — 高強度、絶縁性、耐熱性を実現するリブ付きナイロン/PBT エンジニアリング プラスチック。

しっかりとしたネジ締め端子

● — メンテナンスが容易な信頼性の高い配線。

拡張可能な設計

● — サイドスロットとラッチは、並列取り付けと補助接点をサポートします。

品質認証済み

● — GB/T 14048.3-2017 準拠。 ISO9000、CCC、CE認証を取得。

●工場の配電ボックスおよび制御盤

● 商業ビルの主配電盤および分岐回路保護

●モーターとトランスの電源切断と短絡保護

● 産業プラントの低圧配電システム

● モーターコントロールセンター

● メンテナンス隔離と緊急切り替え

● パネル製造業者、電気請負業者、プラント保守チーム
