断路スイッチ

2、 カテゴリ 1: ヒューズベース (ヒューズ支持部品)

代表機種：NH00シリーズ（160A、500V/690V）

位置付け: 純粋なヒューズ サポート/交換デバイス。スイッチ機構は統合されていないため、ナイフ スイッチまたは上位レベルのスイッチと組み合わせて使用​​する必要があります。

特長: ナイフ型ヒューズ取り付け構造、35mm DIN レール工具不要の取り付け、ヒューズの状態をリアルタイムで確認できる青色の透明な観察窓、難燃性エンジニアリングプラスチックシェル。

用途: 回路の過負荷/短絡保護ポイントとして機能する、低電圧配電盤および電気制御ボックスのヒューズの取り付けと迅速な交換。

3、 カテゴリ 2: ヒューズ型遮断スイッチ (遮断スイッチ ヒューズ グループ)

「スイッチオン/オフ + 絶縁 + ヒューズ保護」を 1 つに統合し、無負荷または負荷条件下で回路を接続、搬送、切断し、ヒューズによる過負荷/短絡保護を提供します。スイッチが開くと、明確に目に見えるブレークポイントが形成され、メンテナンスの安全性が確保されます。構造とシリーズに基づいて 2 つのカテゴリに分類されます。

3.1 HR6シリーズ（ブレードタイプ/オープンタイプ）

代表機種：HR6-160/30（160A、660V、50Hz）

位置付け: 直感的な構造と簡単なメンテナンスを備えた古典的な開口部ナイフ型絶縁スイッチ ヒューズ グループ。

特徴: ナイフスイッチオン/オフ構造、銀メッキ銅接点、トップハンドル操作、6 端子配線 (各相に 1 つの入力と 1 つの出力)、ネジパネルの取り付け。

用途：産業用/商業用配電の主スイッチまたは分岐スイッチ、モーターの分岐保護および絶縁。

3.2 HR17 シリーズ (クローズドモジュラー、メインシリーズ)

代表機種：HR17-100/HR17-160/HR17-250/HR17-400/HR17-630

位置付け: モジュール式密閉型ヒューズ型絶縁スイッチは、定格電流に従ってグレード分けされ、100A ～ 630A の中～高電流要件をカバーしており、製品ラインの主要シリーズです。

共通機能: 幅広の上部ハンドル/ハンドル操作、メルトコアを確認するためにカバーを開ける必要のない青色 (半) 透明観察窓、目に見えるブレークポイント分離、難燃性エンジニアリング プラスチック シェル、35 mm DIN レールまたはネジパネル/バスバー取り付けのサポート、50/60 Hz ブロードバンド互換性 (一部のモデル)。

電流で割った値:

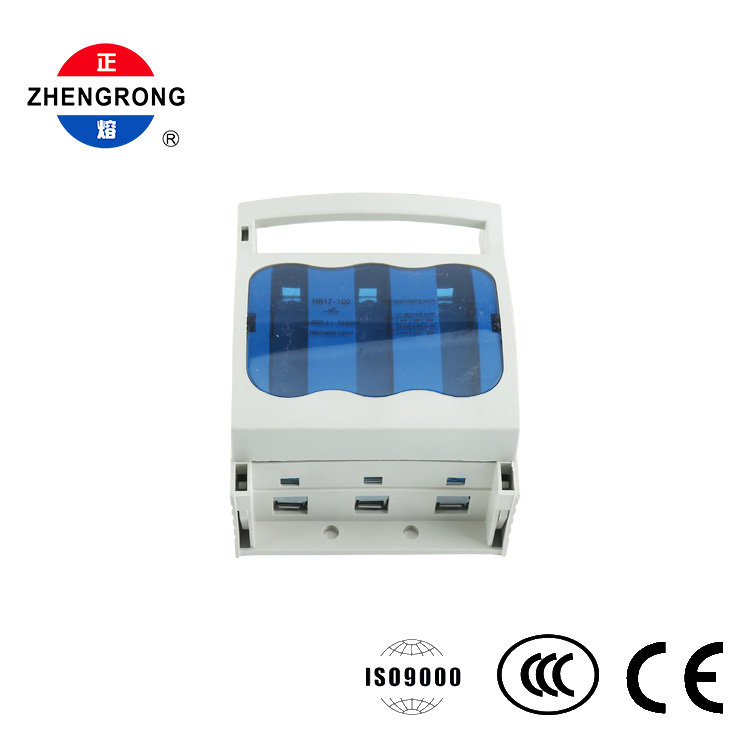

HR17-100 (100A): 小および中電流分岐、フリップまたは引き出しハンドルの 2 つのバージョン、配電ボックス/制御キャビネットの分岐保護に適しています。

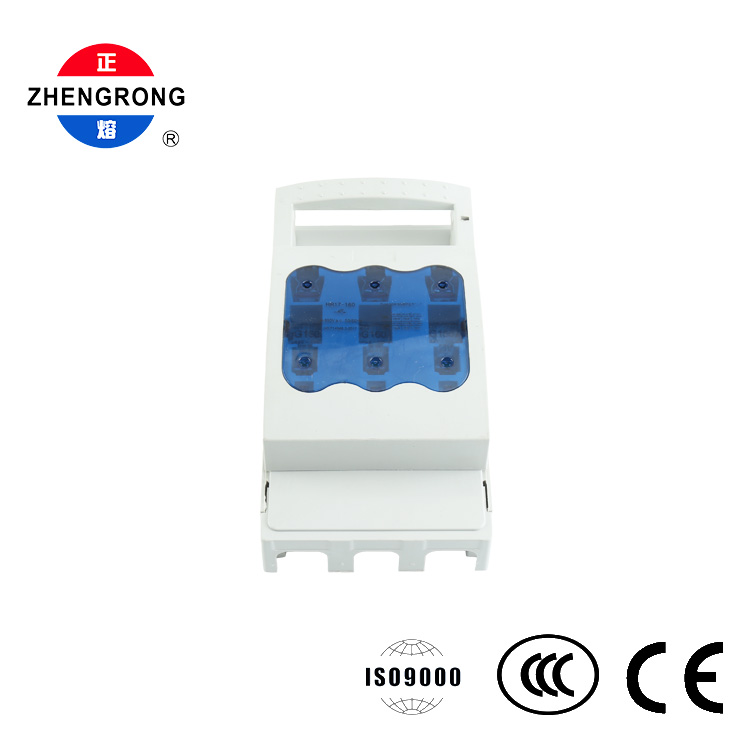

HR17-160 (160A): 小および中電流の主/分岐回路に適しており、レール設置をサポートし、モーターおよび機械電源の保護に適しています。

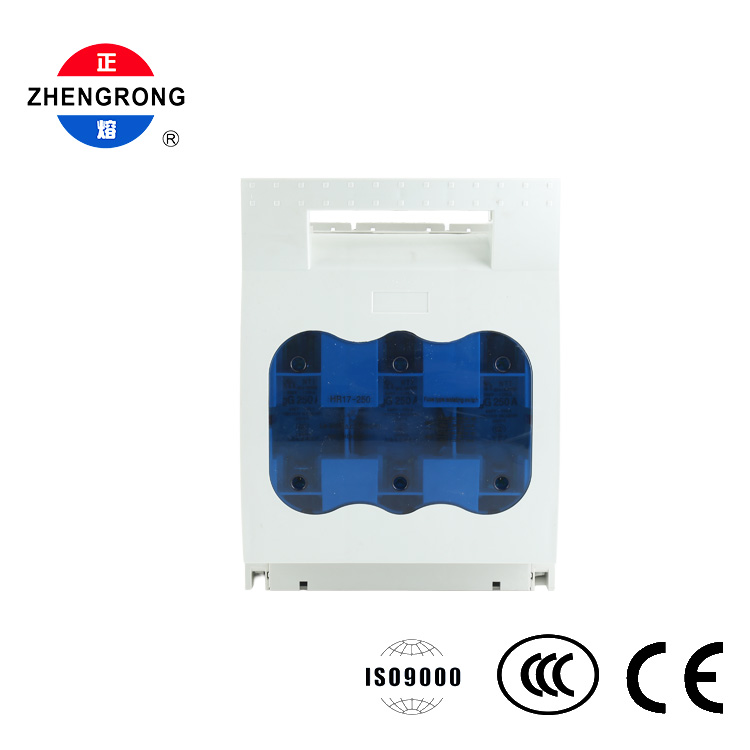

HR17-250 (250A): 中電流回路、トリプル アーチ ウィンドウ、工場作業​​場や商業ビルの配電に適しています。

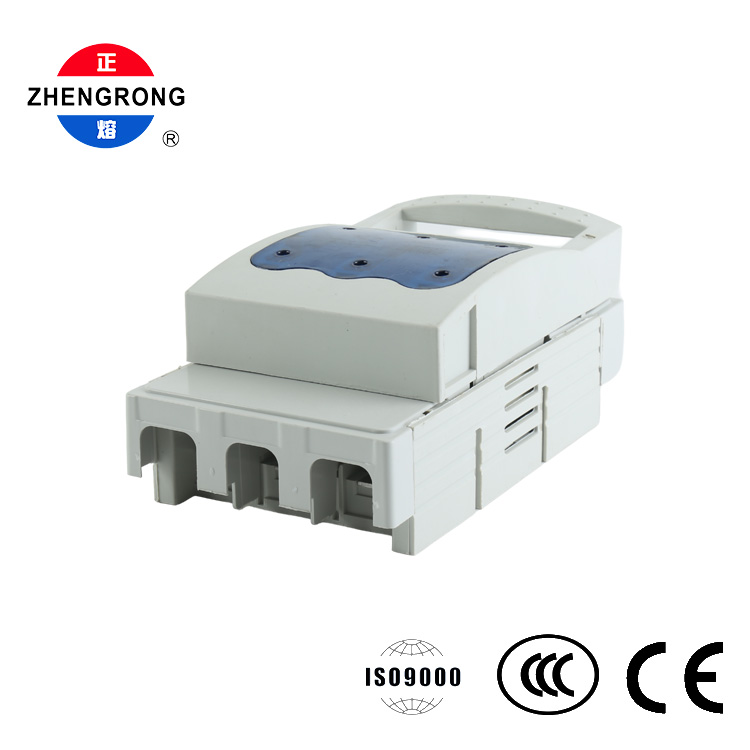

HR17-400 (400A): 高電流主回路、3 つのアークウィンドウ、配電盤のメインスイッチに適しています。

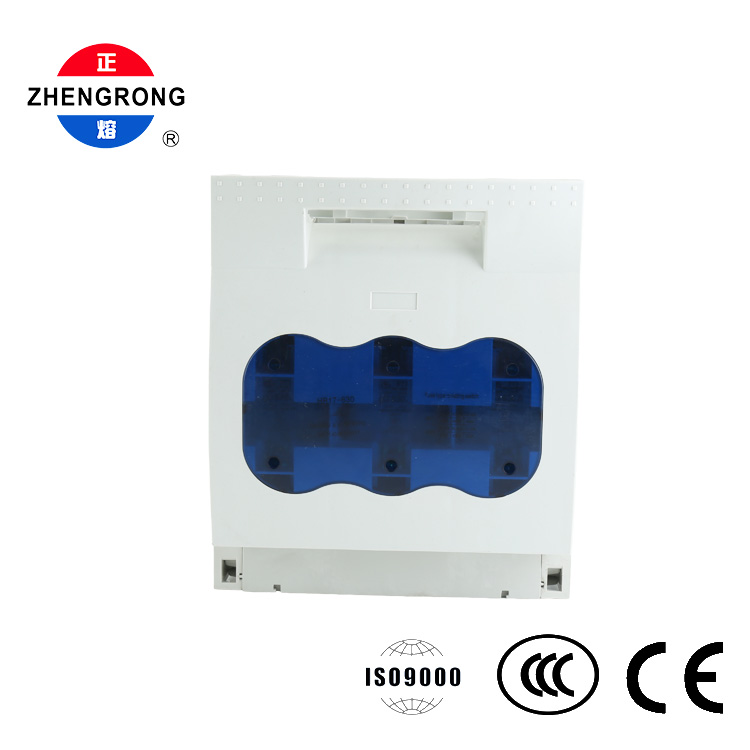

HR17-630 (630A): 超高電流主回路、PA66 難燃性シェル、銅棒内部コンポーネント。低電圧開閉装置やコンデンサ補償キャビネットなどのヘビーデューティ用途に適しています。

用途: 工場の配電キャビネット、低圧開閉装置、モーター コントロール センター (MCC)、商業ビル/病院/データ センターの主回路および分岐回路の保護、大型機器の停電および短絡保護。
