3 極ヒューズ スイッチ ディスコネクタ 250A 690V DIN レール

ZHENGRONG HR17-250 ヒューズ スイッチ ディスコネクタは、低電圧三相配電用のコンパクトで専門的なスイッチングおよび保護デバイスです。回路の開閉を制御し、明確な絶縁ポイントを提供し、内蔵ヒューズが下流の機器を過負荷や短絡損傷から保護します。

3 極設計により、3 相すべてを同時に保護します。定格 250A で、IEC/EN 規格準拠のマークが付いているため、産業プラント、作業場、商業ビル内のモーター、変圧器、その他の電気機器に適しています。

設計と運用

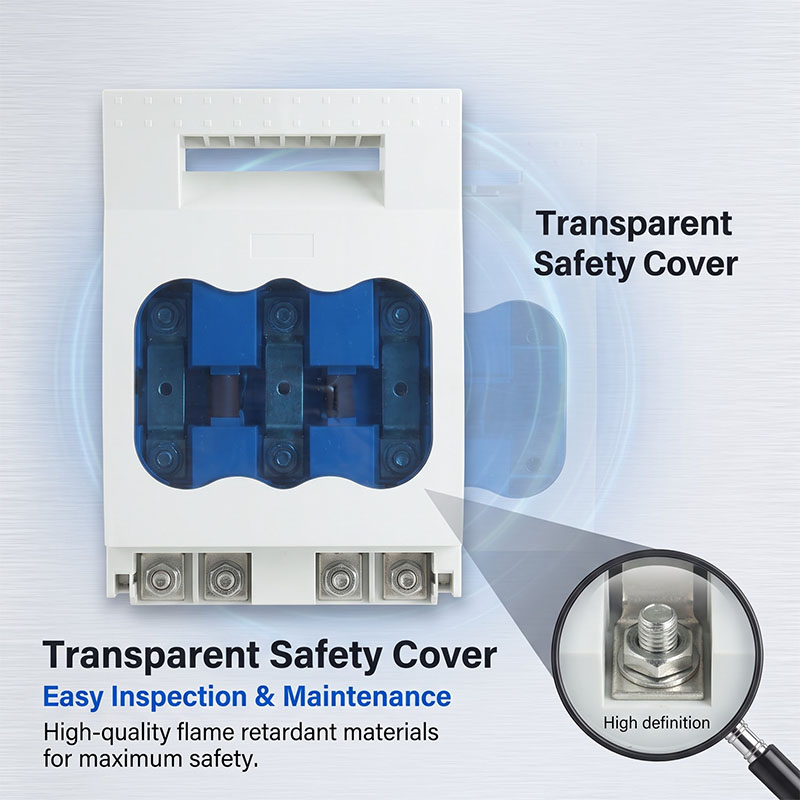

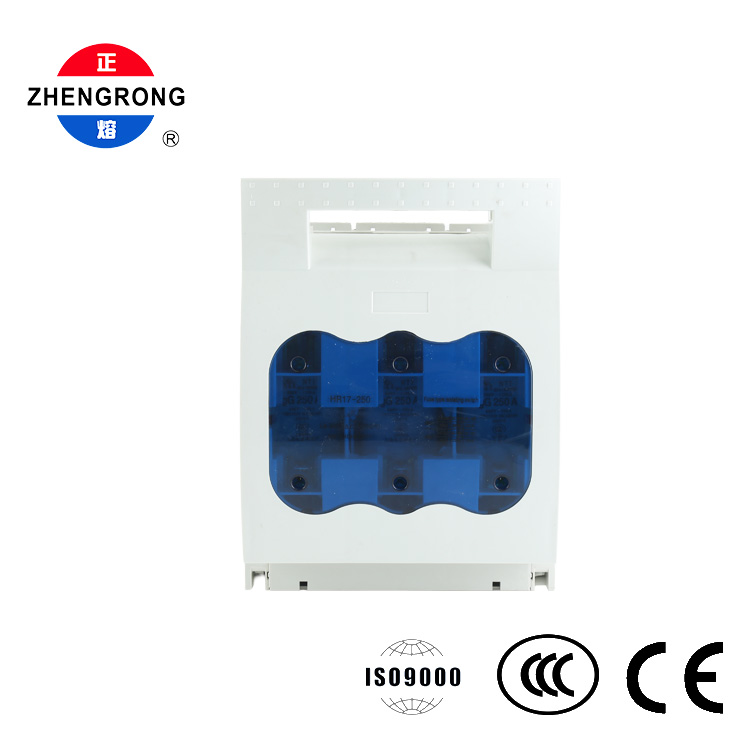

上部の広い操作ハンドルスロットにより、快適な手動切り替えが可能です。前面にある大きな 3 つのアーチ型の半透明の青い窓により、検査員はスイッチを開けることなく 3 極すべてのヒューズの状態を一目で確認できるため、検査時間が短縮され、安全性が向上します。

ディスコネクターを開くと、はっきりと目に見える切れ目が形成され、メンテナンス担当者が安全に隔離されます。ハウジングには、グリップと耐久性を高めるために上部に 2 列の小さな正方形のくぼみがあり、窓の上には機器の番号やタグを付けるための長方形のラベル領域があります。

建設と設置

ハウジングは、ライトグレー/オフホワイトの難燃性エンジニアリング プラスチック (PC またはナイロン グレード) で成形されており、優れた断熱性、耐熱性、機械的強度を備えています。半透明の青色のカバーは透明な青色のプラスチックでできており、目視検査が容易です。

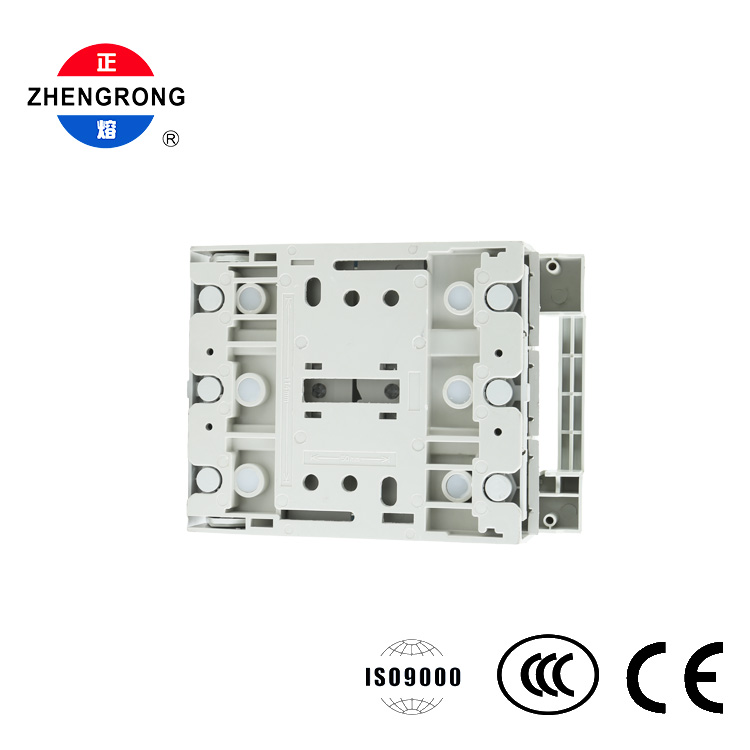

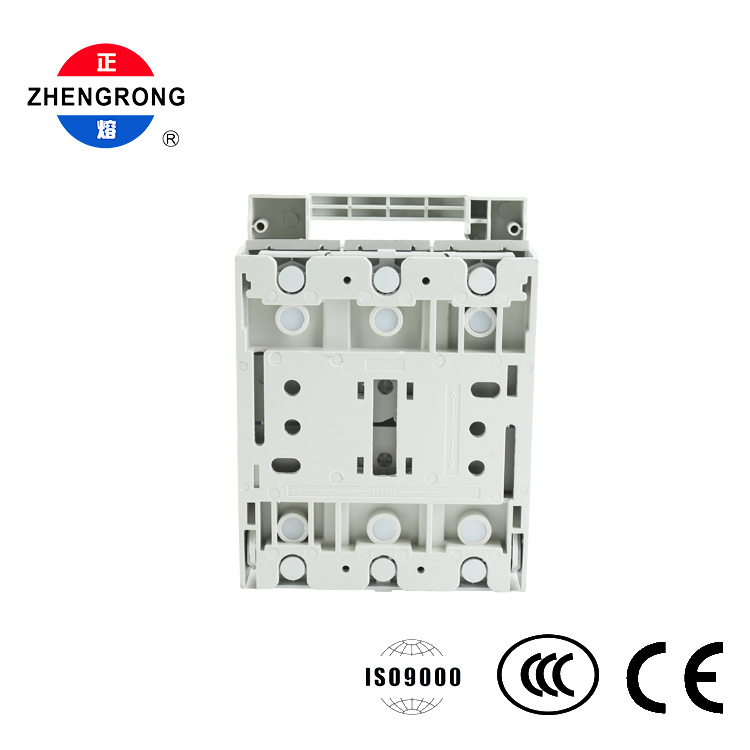

取り付けは迅速かつ柔軟です。下部取り付けクリップを使用すると、標準 35 mm DIN レールにスナップオンで取り付けたり、配電キャビネット内の取り付けプレートにネジで固定したりできます。

スイッチ + 絶縁 + ヒューズ保護を 1 つのユニットに

● — 回路制御、絶縁、過負荷/短絡保護を組み合わせて、スペースとコストを節約します。

3極三相保護

● — モーターと変圧器の 3 相すべてを同時に保護します。

三重アーチ型の青い窓

● — スイッチを開かなくても、3 極すべてのヒューズの状態が一目でわかります。

幅広の操作ハンドル

● — 快適で信頼性の高い手動のメイク/ブレーキ操作。

目に見えるブレークアイソレーション

● — 開いたときに切断箇所が明確になり、メンテナンスの安全性が確保されます。

難燃性ハウジング

● — 絶縁性、耐熱性、耐衝撃性に優れた高強度エンジニアリングプラスチック。

DINレールへの迅速な取り付け

● — 下部クリップは標準の 35 mm レールにスナップ式に取り付けられます。ネジ固定にも対応しております。

識別用のラベル領域

● — 機器の番号を付けるためのウィンドウ上の長方形のタグ ゾーン。

品質認証済み

● — IEC/EN 準拠。国内および輸出市場向けに ISO9000、CCC、CE 認証を取得しています。

応用

● 工場、作業場、商業ビルの低電圧配電システム

●モーターと変圧器の過負荷および短絡保護

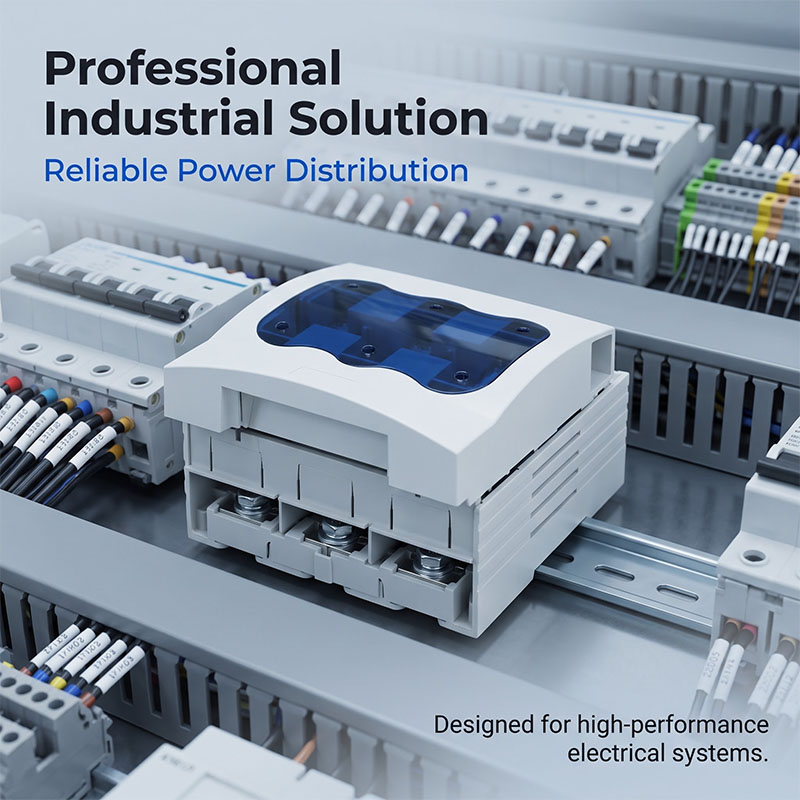

●産業用配電盤・制御盤

● 配電における回路の切り替えと絶縁

● 目に見える破損によるメンテナンスの隔離

● パネル製造業者、電気請負業者、プラント保守チーム
