3 極ヒューズ スイッチ ディスコネクタ 400A 690V

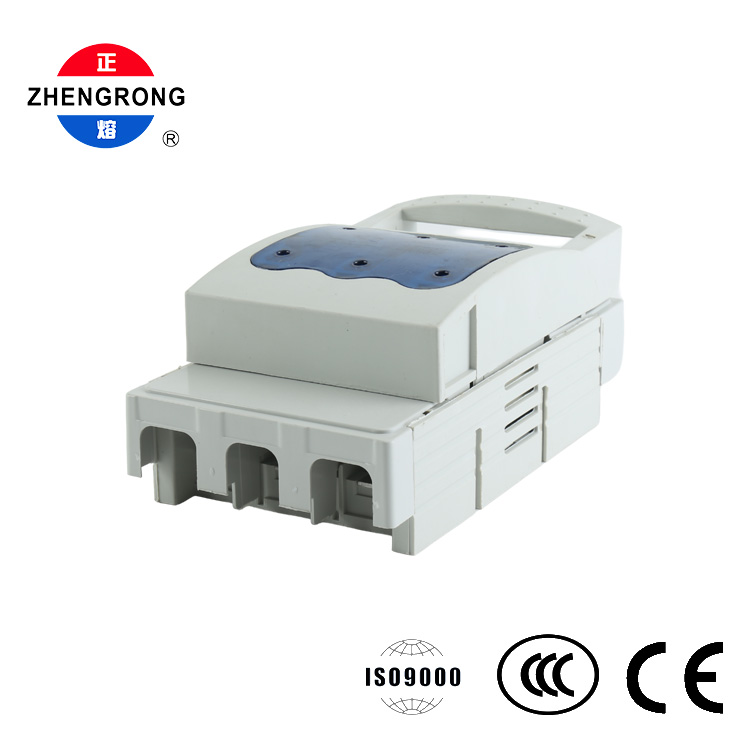

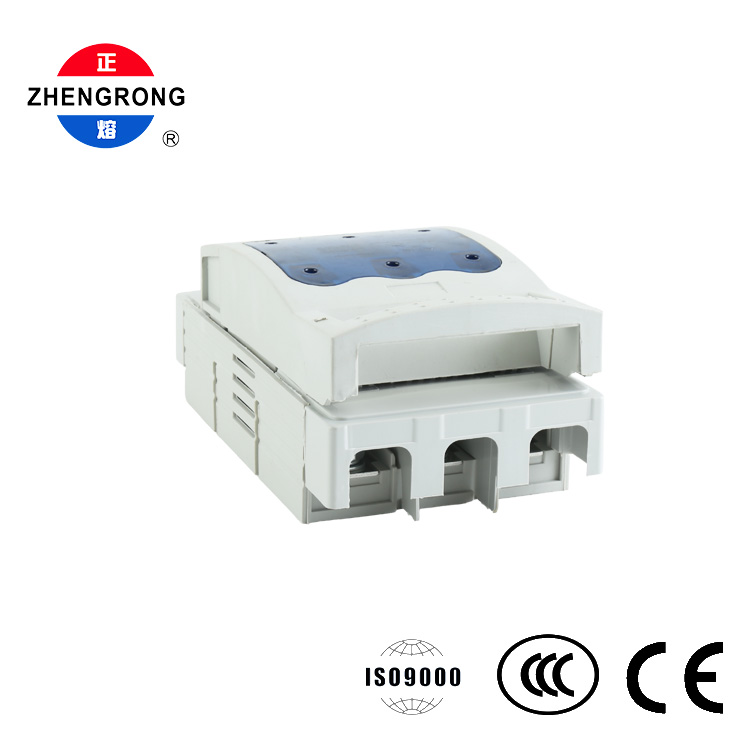

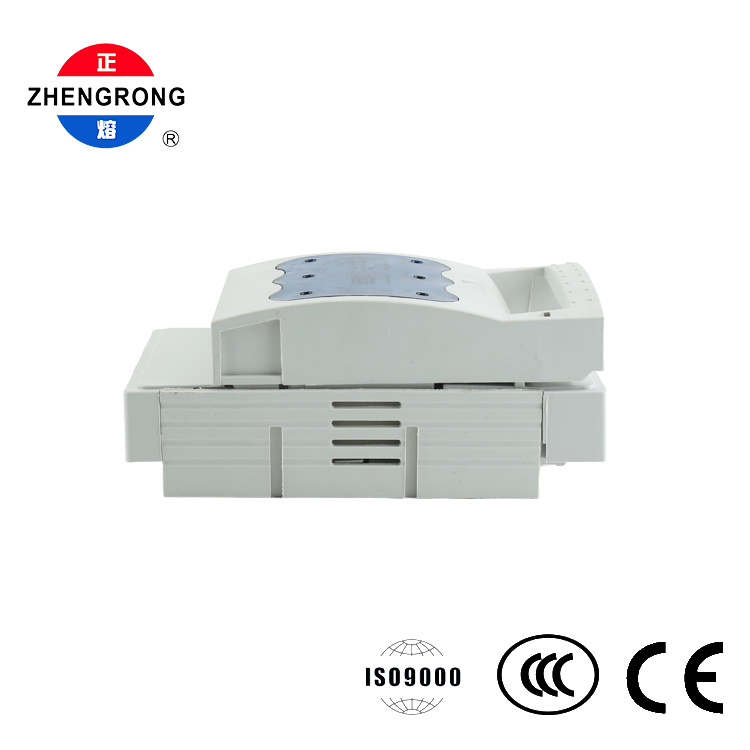

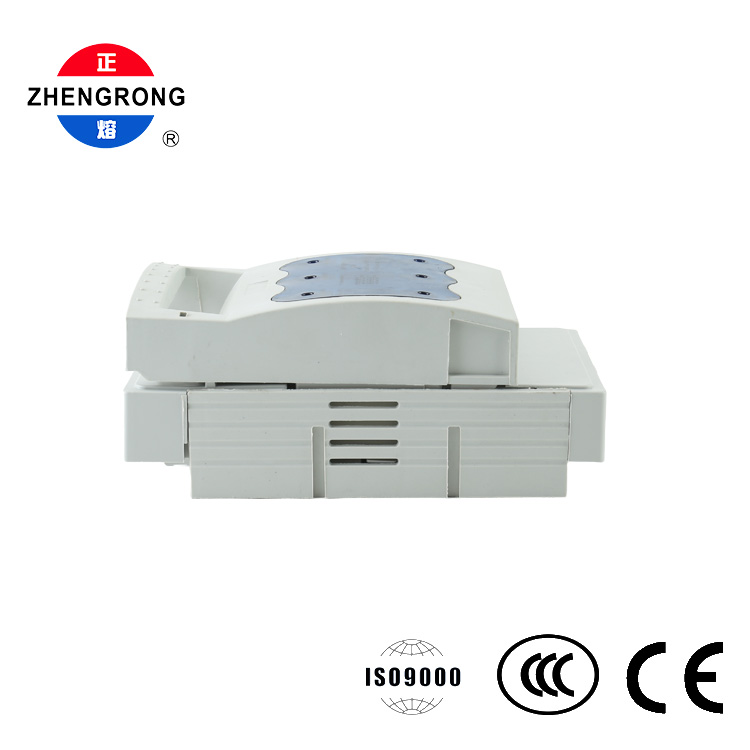

ZHENGRONG HR17-400 ヒューズ スイッチ ディスコネクタは、大電流低電圧三相配電用に設計された頑丈なユニットです。負荷スイッチ、絶縁スイッチ、短絡保護の機能を 1 つのデバイスに組み合わせて、ケーブル、モーター、その他の電気機器を過負荷や短絡損傷から保護します。3 極設計は、3 つの独立したヒューズ位置と接点アセンブリが前面ウィンドウから見えるため、3 相すべてを同時に保護します。 660/690V AC、50/60Hzで定格400Aで、産業プラントや商業ビルの主回路および重分岐回路に適しています。

設計と運用

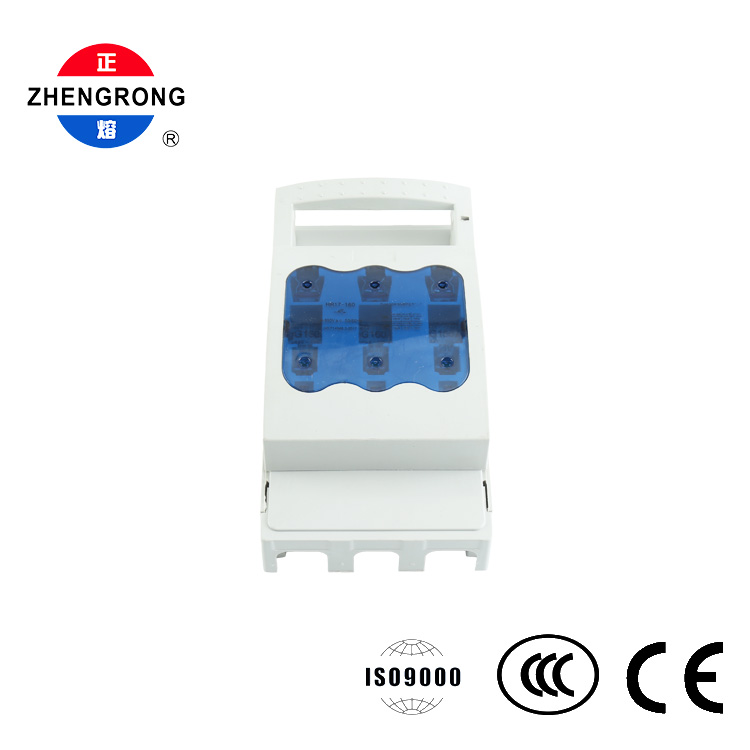

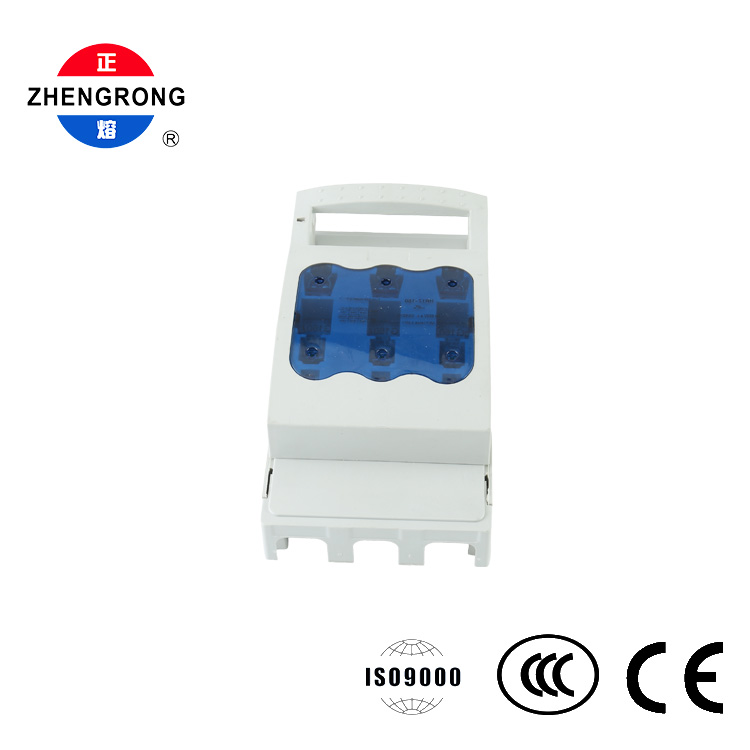

上部の幅広のリフティングハンドルにより、メーク/ブレーク切り替えを快適に手動操作できます。特徴的な 3 つの弧を描いた半透明の青色の窓により、オペレーターはユニットを開けずに 3 つの極すべての状態を一目で検査できるため、日常の検査やヒューズ切れの検出が迅速化されます。

ディスコネクターを開くと、はっきりと目に見える切れ目が形成され、メンテナンス中や緊急停止中の安全な絶縁が確保されます。内部ヒューズ ベースと接点アセンブリは、信頼性の高い大電流性能を実現するように設計されています。

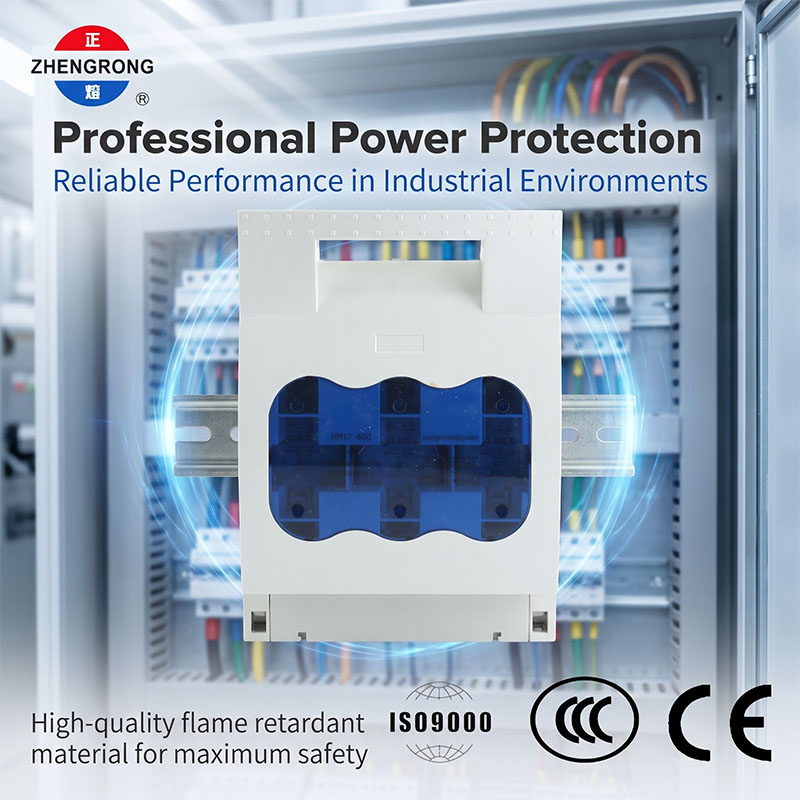

ハウジングはオフホワイト/ライトグレーの難燃性エンジニアリング プラスチック (高強度ポリアミド/ナイロンまたは強化グレード) で成形されており、優れた絶縁性、耐熱性、機械的強度を備えています。モジュール式のコンパクトな設計は、配電パネルに簡単に統合できます。

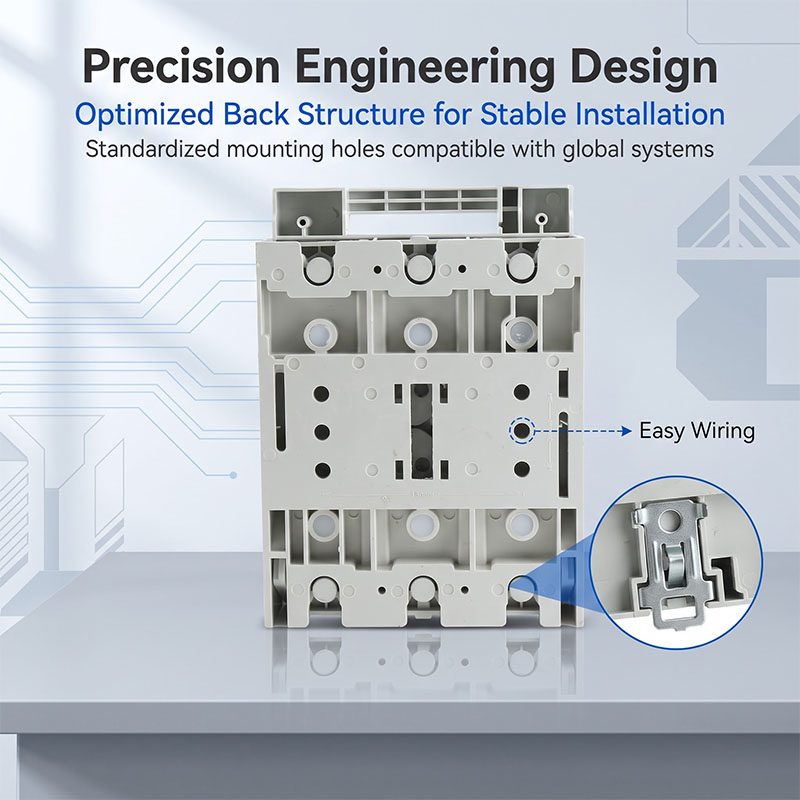

設置はベースに固定されています。ベースの両側にある取り付け穴により、バスバーまたはキャビネット取り付けプレートにしっかりと固定できます。配電キャビネット内の高電流アプリケーションに適しています。

大電流容量

● — 主回路および重分岐回路用の定格 400A。

スイッチ + 絶縁 + ヒューズ保護を 1 つのユニットに

● — 負荷スイッチング、絶縁、短絡保護を組み合わせて、スペースとコストを節約します。

3極三相保護

● — 3 相すべてを同時に保護します。

トリプルアークブルーウィンドウ

● — ユニットを開けずに 3 極すべてのヒューズの状態が一目でわかります。

幅広の昇降ハンドル

● — 快適で信頼性の高い手動のメイク/ブレーキ操作。

目に見えるブレークアイソレーション

● — 開いたときに切断箇所が明確になり、メンテナンスの安全性が確保されます。

難燃性ハウジング

● — 絶縁性、耐衝撃性、耐熱性に優れた高強度エンジニアリングプラスチック。

堅牢なベース固定

● — バスバーまたは取り付けプレートに確実に取り付けるための取り付け穴。

50/60Hz互換性

● — グローバルな供給ネットワークに適しています。

品質認証済み

● — 国内および輸出市場向けに ISO9000、CCC、CE 認定を取得しています。

応用

●工場の配電ボックスおよび制御盤

● 商業ビル配電システムの主回路および分岐回路

●ケーブル、モーター、電気機器を過負荷や短絡から保護。

● 大電流・低圧配電システム

● モーターコントロールセンター

● 目に見える破損によるメンテナンスの隔離

● パネル製造業者、電気請負業者、プラント保守チーム
