IEC 60269 415V 高電流ヒューズは産業用配電システムにどのような安全性と性能上の利点をもたらしますか?

1. IEC 60269 高電流ヒューズ製品のコア設計と標準定義

IEC 60269 は、低電圧高遮断容量ヒューズの世界統一規格フレームワークを形成し、定格電圧、電流容量、時間電流特性、機械構造、および安全性試験規格に関する厳格な規則を定義しています。産業用 415V 三相配電ネットワークの場合、高電流ヒューズ リンクは、高価な下流の電力機器を保護するために、過負荷のスローブローと瞬間的な短絡遮断の両方の要件を満たさなければなりません。

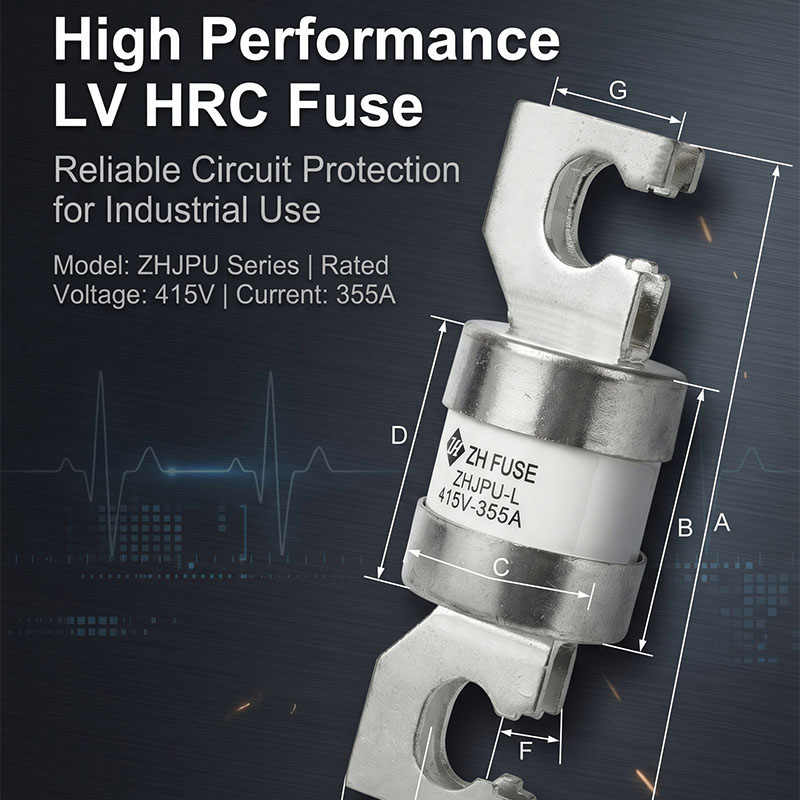

従来のプラスチックシェルヒューズは、大電流の産業環境では、不十分な耐熱性、接触端子の緩み、遮断容量の制限など、明らかな欠陥に直面しています。本製品が採用するボルトオンセラミック構造は、一体化された耐高温ハウジングと銀メッキ銅製接続端子により、これらの問題点を解決します。重工業用の低電圧回路向けに設計された標準化された保護コンポーネントとして、IEC 60269 415V 高電流ヒューズ寸法公差と電気的性能指標を統合して、エンジニアリング インテグレーターのプロジェクト間の互換性を実現します。

1.1 2 つのコア機能設計モジュール

• セラミック絶縁ハウジングモジュール: 高アルミナセラミック材料が故障遮断時のアークの膨張を阻止し、優れた熱安定性を備え、長期の定格電流負荷下でのシェルの変形を防ぎます。
• ボルト接続導電端子モジュール：銀メッキによりヒューズリンクとバスバー間の接触抵抗を低減し、連続大電流動作時でも接続点の温度上昇を規格値内に抑えます。
• 内部可融性要素モジュール: 校正された金属溶融物は gG/gL 特性曲線と一致し、上流および下流の回路保護デバイスとの段階的な保護調整を実現します。

1.2 IEC 60269 規格準拠の価値

IEC 60269 タイプのテストに完全に合格した製品は、安全性認証を繰り返すことなく、ヨーロッパ、東南アジア、オーストラリア市場の産業プロジェクトに導入できます。この規格では、通常の動作電流下でのアーク漏れ、シェルの亀裂、早期溶融などの隠れたリスクを排除するために、厳密な短絡破壊および機械振動試験が実施されます。国境を越えた機器プロジェクトを扱う調達チームにとって、統一規格への準拠により、コンポーネントの認定とプロジェクトの受け入れプロセスが大幅に簡素化されます。

2. 完全な標準技術仕様パラメータ表

電気設計と調達は、明確な標準化されたパラメータに依存して、回路のマッチングとモデルの選択を完了します。このシリーズは、415V AC 動作電圧で 200A ～ 400A の定格電流範囲をカバーし、統合された機械的および電気的インジケータを備えているため、プロジェクト設計中にパラメータを繰り返し比較する作業負荷が軽減されます。以下の表は、ZHJPU-L モデル ラインに適用されるすべてのコア固定仕様を分類しています。

2.1 さまざまな回路負荷に応じたモデル選択ロジック

• 軽工業用配電分岐器（200A～280A）：安定した均一負荷を伴う小規模工場の補機、照明配電盤、低電力制御盤に適しています。
• 中型モーター制御回路 (300A ～ 360A): 中型三相モーター、コンベア駆動システム、単一変圧器の二次保護ループに適合します。
• 重主受電回路（380A～400A）：大規模配電センターの主母線保護、発電機の出力端子、重機の主電源ループに適用されます。

2.2 現行グレード全体での統一共有設計のメリット

この製品ラインの現在の仕様はすべて、同一のセラミック ハウジング構造とボルト端子レイアウトを維持しています。この一貫した設計により、メンテナンス担当者は同じ取り付けツールとスペアパーツ管理標準を使用できるため、現在のグレードごとに特別な治具を準備する必要がなくなります。統一された銀メッキ端子の厚さにより、全製品範囲にわたって一貫した接触抵抗性能が保証され、長期の並列キャビネット動作中に端子寸法の不一致によって引き起こされる温度上昇の偏差が排除されます。

3. セラミックハウジングと銀メッキ端子材質の利点

材料の選択は、過酷な産業環境における大電流ヒューズの長期耐用年数と動作の安全性を直接決定します。低コストのプラスチックシェルヒューズは、高温が続くと軟化して変形する有機ポリマー材料を使用していますが、裸の銅端子は湿気や埃の多い作業場では急速に酸化し、接触抵抗が上昇し、異常な過熱障害を引き起こします。

セラミックシェルと銀メッキ銅端子の二重材料システムにより、これらの耐久性の弱点を同時に解決します。高純度の工業用セラミックは変形することなく連続高温に耐え、銅端子上の銀メッキ層が空気酸化を遮断し、安定した導電性能を長年維持します。毎日 24 時間稼働する産業用電力システムの場合、この材料構成により、定期的なコンポーネントの検査と交換サイクルの頻度が大幅に削減されます。IEC 60269 415V 高電流ヒューズは、粉塵が多く、湿度が高く、温度変化が頻繁な工場環境に適応するために、この成熟した複合材料ソリューションを採用しています。

• セラミックハウジング: 高いアーク抑制性能により、短絡遮断時にアークが外側に飛び散るのを防ぎ、開閉装置キャビネット内の火災の危険を回避します。
• 銀メッキ銅端子: 接触抵抗が低く、全定格負荷時の温度上昇が最小限に抑えられ、沿岸または化学プラントの作業場向けの抗酸化および耐腐食性を備えています。
• 内部充填消弧媒体: 断層切断中にアーク エネルギーを瞬時に吸収し、ハウジングの破断や断片化を起こさずに高い遮断能力をサポートします。

3.1 連続運転時の熱安定性性能

最大定格電流で数千時間の連続運転を行っても、セラミックハウジングは膨張や亀裂を生じることなく寸法安定性を維持します。可溶要素によって生成された内部熱はセラミック壁を通して均一に放散され、プラスチックのヒューズ シェルに現れる局所的なホット スポットを回避します。自然換気の悪い密閉型開閉装置キャビネット内であっても、ヒューズ リンクの全体的な温度上昇は IEC 60269 標準の許容限度内に収まり、過度の局所的な熱の蓄積によって引き起こされる隣接するバスバーの絶縁劣化のリスクが排除されます。

4. gG/gL保護特性と故障遮断性能

gG および gL は、IEC 60269 によって定義された汎用フルレンジ保護特性を表し、産業用電源回路を脅かす 2 つの主要な障害タイプ、つまり軽度の長時間過負荷と瞬間的な重度の短絡をカバーします。多くの低グレードの工業用ヒューズは単一タイプの保護のみをサポートしており、モーター起動サージ電流の下で​​簡単に溶断するか、大きな短絡電流を十分に迅速に遮断できません。

4.1 過負荷スローブロー保護ロジック（gL特性）

回路が定格動作電流の 1.3 倍から 5 倍の軽度の過負荷電流に直面すると、可溶要素は動作が遅れて徐々に溶けます。この遅延により、通常のモーター起動時の誤ったヒューズの溶断、コンデンサの充電、機器の過渡電流サージが回避されると同時に、過負荷が一定時間続く場合には電源が​​切断され、ケーブル絶縁の劣化や機器の過熱による損傷が防止されます。

4.2 瞬時短絡遮断保護ロジック（gG特性）

ケーブルの短絡、機器の内部故障、またはバスバーの衝突によって重大な短絡電流が発生すると、内部の溶融物が瞬時に蒸発し、マイクロ秒以内に開回路が形成されます。セラミックシェルと消弧フィラーは電気アークを効果的に抑制し、周囲の開閉装置コンポーネントにアークフラッシュによる損傷を与えることなく、障害部分を安全に隔離します。高い遮断容量により、ヒューズは構造の破壊や導電性材料の飛散を起こすことなく、極度の故障電流を確実に消すことができます。

4.3 上流および下流の保護デバイスとの選択的調整

• 小型サーキットブレーカー、モールドケースサーキットブレーカー、下流機器のコンタクタと適合し、段階的な保護調整を形成します。
• 時間電流曲線設計により、回路の部分的な故障時に故障分岐ヒューズのみが溶融することが保証され、配電盤全体のシステム全体の停電が回避されます。
• 中規模および大規模の産業用電源システムの変圧器および発電機の一次保護調整要件に適合します。

5. 普遍的な産業アプリケーションのマッチングシナリオ

標準化された 415V 三相配電は、世界中のほぼすべての工場、エネルギー、重機業界をカバーしており、大電流ボルトオン ヒューズは、これらのシステム内のすべてのコア電源保護リンクに適応します。複数の業界のプロジェクト ポートフォリオを管理する調達チームは、複数の機器保護の需要を満たす単一コンポーネント モデルの恩恵を受け、さまざまなプロジェクト サイト間でスペアパーツの在庫とメンテナンスのトレーニング基準を統一します。

• 産業用配電パネルと主開閉装置: キャビネットの入力バスバーの一次過電流保護として使用され、短絡障害を隔離してキャビネットの配線構造全体を保護します。
• モーター コントロール センター: コンベア、クラッシャー、ポンプ、ファンの三相駆動モーターを、ロックされたローターの過負荷や端子の短絡によって引き起こされる巻線の焼損から保護します。
• 発電機・変圧器補助回路：発電機の出力端子や配電変圧器の低圧側に設置され、上流の電力設備への事故電流の拡散を阻止します。
• 大型機械および建設機械: 変動する重い負荷の下で動作する大型クレーン、混合装置、鉱山輸送機械の主電源入力ループに適用されます。
• 化学および環境保護電気開閉装置: セラミック絶縁構造は、化学プラントの制御室や廃水処理装置キャビネット内の腐食性ガスや湿気による浸食に耐えます。

6. 設置ガイドラインと日常の運用保守規則

正しいボルトオン取り付けと定期的なメンテナンスは、ヒューズ リンクのサービス サイクルを直接延長し、不適切な組み立てや検査の怠りによって引き起こされる隠れた安全上の危険を回避します。すべての操作ルールは IEC 60269 補助操作仕様に準拠しており、現場の電気保守担当者が複雑な専門トレーニングなしで実行できるように設計されています。

6.1 標準ボルトオン取り付け仕様

• 取り付ける前にすべてのバスバーの接触面を清掃し、接触抵抗を増加させる酸化層や粉塵を除去してください。
• 過熱ホットスポットを発生させる端子の緩みを避けるために、校正されたトルクレンチを使用して取り付けボルトを締めてください。
• 各ヒューズ リンクの周囲に垂直および水平の設置スペースを確保し、キャビネットの配線によって妨げられることなく自然な空気対流による熱放散を確保します。
• 点接触や局所的な過熱のリスクを避けるために、銀メッキの端子表面を銅のバスバー面と完全に位置合わせしてください。

6.2 定期点検整備基準

四半期ごとの電気キャビネットの検査中、保守スタッフはヒューズ端子の変色 (異常な温度上昇の兆候) を目視で確認する必要があります。シェルの変色、端子の酸化、または軽度の変形が見られるヒューズ リンクは、たとえ溶断不良がなくても、直ちに交換する必要があります。短絡障害による遮断後は、内部の溶融物や消弧フィラーが一旦作動すると本来の保護性能を失うため、部分修理ではなくヒューズリンク全体を完全に交換する必要があります。

保管管理では、取り付け前に銀メッキ端子の酸化を防ぐために、予備のヒューズ リンクを乾燥した埃のない倉庫環境に置く必要があります。長期在庫部品は、表面の傷やセラミックシェルの亀裂欠陥のある製品を除外するために、建設現場に納品する前に外観検査を完了する必要があります。
